| 제수밸브는 주로 상수도에 사용되는 것으로 이 밸브는 KSB 2332(JIS2062 BS5163)및 KSB 2334의 사양을 만족 시킵니다.개폐방식은 수동, 전동, 개폐대식(2상식) 및 실린더형 등이 있습니다.수도용 덕타일 주철제수밸브는 KS마크 표시 인증번호 00-1607호에의해 인증 받았습니다. |
 |
 |
|
|
| 1.규격 |
수직형 : 50m/m-1,200m/m
수평형 : 400m/m-1,500m/m
(1500이상 대구경도 제작 가능합니다.) |
|
| 2.사용압력 |
최고 10㎏f/㎠(수요자 요구에따라 16㎏f/㎠, 20㎏f/㎠도 가능합니다 |
|
| 3.밸브접합부 |
플랜지(KS D4309, ISO R 13)
수요자의 요구에 따라서 다른 규격도 적용할 수 있습니다. |
|
|
|
| 6.시험압력 |
시트누설시험-----10㎏f/㎠
몸통내압시험-----17.5㎏f/㎠(50~350m/m)
14㎏f/㎠(400~1,500m/m)이상 |
|
| 7.주요재질 |
몸 통: 회주철품(GC 200)
덕타일주철품(GCD450)
디스크: 회주철품(GC 200)
덕타일주철품(GCD450)
밸브대: 단조용황동봉(C 3771-BE)
고강도황동봉 (C-6782-BE)
스텐레스강(STS 304, 403)
시 트 : 청동주물(BC 6) 스텐레스강(STS 304, 403)
※수요자의 요구에 따라 다른 재질도 적용할 수 있습니다. |
|
|

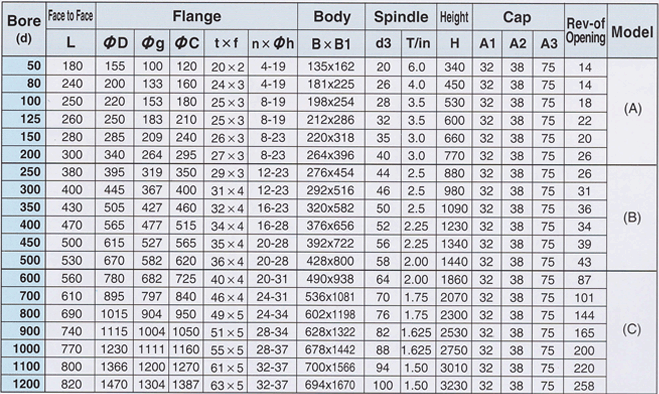

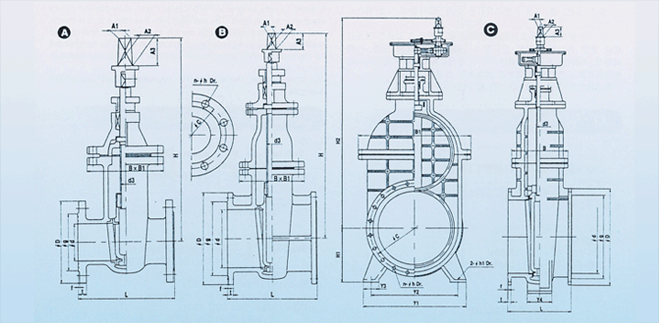

| 제수밸브 치수표(수직형) / 덕타일 주철 제수밸브 |
|
|
|
| 단위 : mm |
|
 |
|
|
|
|
|
