표준 플랜지를 가진 전동조작기는 이환산업제품에 직접 취부가 가능합니다. 이 기준형식은 수동조작을 위한 핸들을 포함하고 강력한 조작기로써 뿐만 아니라 개폐의 정도를 나타내는 개도계 및 전개, 전폐위치의 리미트스위치와 과부하시의 톨크스위치 및 수동조작시의 안전장치로서 인터록스 위치도 내장하고 있습니다. 특수형으로 또한 방폭형도 가능합니다.
1.규격
100m/m-1,500m/m
(1500이상 대구경도 제작 가능합니다.)
2.사용압력
최고 10㎏f/㎠(수요자 요구에따라 16㎏f/㎠, 20㎏f/㎠도 가능합니다
3.밸브접합부
플랜지(KS D4309,ISO R 13)
수요자의 요구에 따라서 다른 규격도 적용할 수 있습니다.
몸 통: 회주철품(GC 200)
덕타일주철품(GCD450)
디스크: 회주철품(GC 200)
덕타일주철품(GCD450)
밸브대: 스텐레스강(STS 304, 403)
크롬몰리브덴강(SMC 440)
밸브시 트 : 청동주물(BC 6)
스텐레스강(STS 304, 403)
※ 수요자의 요구에 따라 다른 재질도 적용할 수 있습니다.

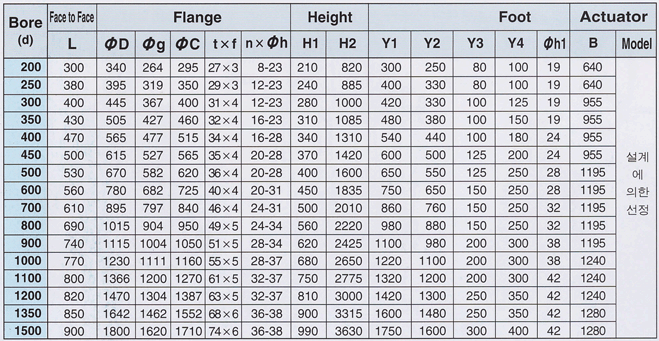

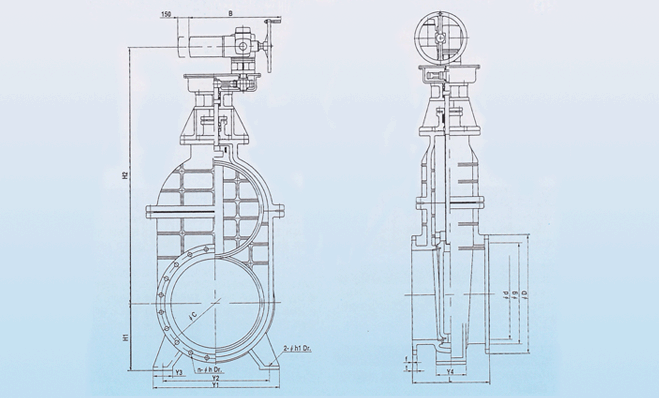

전동구동식 제수밸브 치수표
단위 : mm
