현재 광범위하게 사용되고 있는 역지밸브류의 대체용으로 역지밸브 기능에 버터플라이밸브의 잇점을 추가시킨 첨예한 기능을 가진 제품입니다.
특징

1)2중 편심형 구조의 디스크에 최저수두에서의 디스크의 자유 자재로운 열림기능과 카운터 웨이터의 빠른 차단에 이어 유압 혹은 공기압의 쿠션에 의한 2단계 닫힘으로 밸브, 펌프, 관로 등의 보호를 동시에 완벽히 해결할 수 있습니다.

2)같은 구경 역지밸브에 비교하면 4~7배 정도의 설치면적을 줄여주므로 설치 시에 공기 단축으로 인한 비용절감이 확실합니다.

3)역지밸브의 중량은 면간거리의 짧음과 구조의 개선으로 최대의 경량으로 설치, 운반 등에 탁월합니다.

4)유압 또는 공기압의 쿠션시린다 이외에 유압구동장치를 부착하여 긴급차단밸브의 기능과 유압, 전동구동으로의 긴급차단의 기능 등 다기능의 효과를 추가 할 수 있는 호환성에서도 탁월합니다.

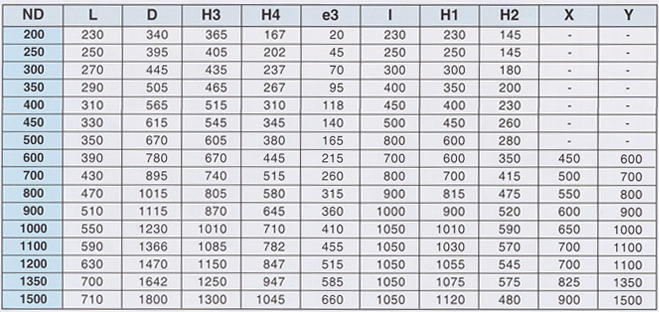

단위 : mm

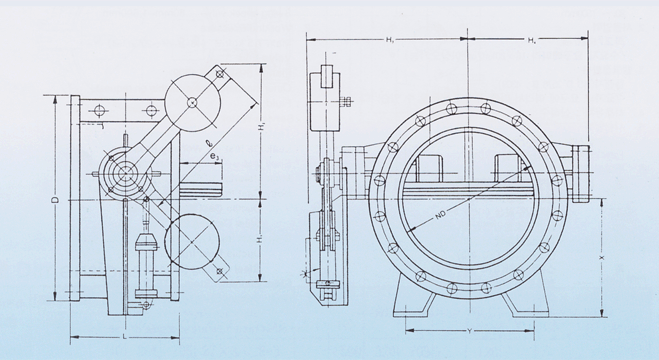

YV-NR Series(Non-Return Valve, Metal Seated)

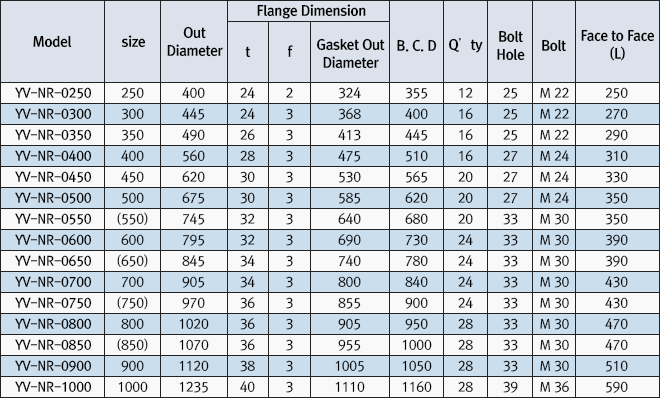

· Dimension (KS B 1511-10K 보통 플랜지의 기본 치수)
주기

1. 요구에 따라 다른 규격도 적용할 수 있습니다.

2. 밸브의 면간거리는 제조사 스탠다드 입니다.

Note

1. Flange rating is available on request.

2. Face to Face of valve is the dimensions of manufacture standard
