P.I.V는 지상소화전의 소화수 공급 라인에 설치하는 표시형 제어밸브로써, 지상에서 밸브의 열림(Open), 닫힘(Close) 상태를 눈으로 쉽게 확인할 수 있는 표시창이 있다. Gate Valve는 NSR(Non-Rising Stem)Type으로 중량을 최소화 하도록 설계되어 현장 설치가 쉽고 경제적이며, 개폐방법에 따라 기어식과 레바식이 있다.
매립되는 높이(G.L)는 주문제작이 가능하며, 방폭 또는 비방폭타입의 Tamper Switch 부착이 가능하다. |
|
| Type |
Gate Valve(NRS Type) |
|
|
| Size |
4" ~ 24" |
|
|
| Flane Rating |
ANSI #150 FF Flange |
|
|
| Material |
Gate Valve : Ductile Iron
Post : Cast Iron & Carbon Steel
Disc : Ductile Iron & EPDM |
|
|
| Surface |
Gate Valve : Gray Color
Post : Fire Red & Black Color |
|
|
| Pressure |
Oper. Pressure : NOR. 13kgf/㎠
Test Pressure : Seat 17kgf/㎠, Body 23kgf/㎠ |
|
|
| Post Type |
Gear or Lever Operation Type |
|
|

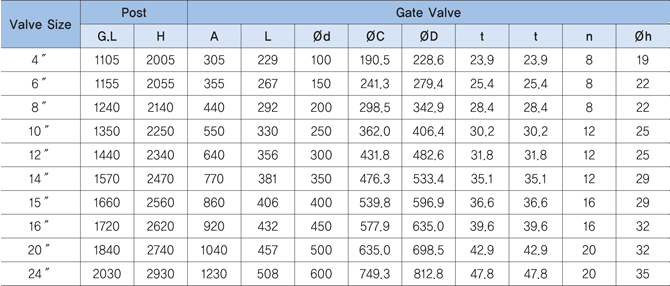

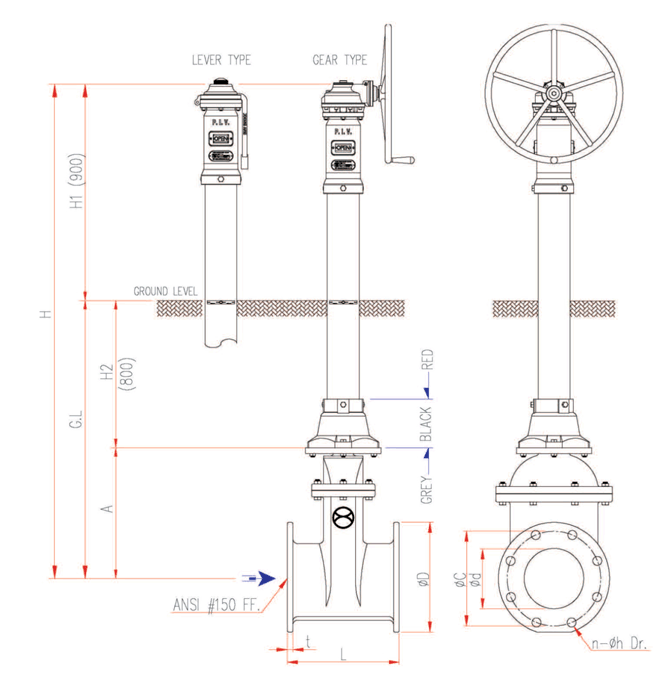

| Dimension |
Above : 900mm
Embedded Depth(G.L) : 1100~2100mm(G.L 주문제작 가능) |
|
|
| Option |
Tamper Switch |
|
|
|
|
|
|
| Fleld Adjustment Insdtrucotins |
1.밸브의 Disk가 완전히 열려있는 상태인지 확인한다.
만일, Disk가 열려있지 않을 경우 밸브 상부의 사각 축을 반시계 방향으로 돌려 완전히 열어 놓는다. |
|

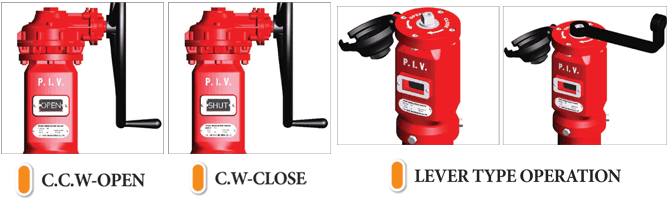

| 2.Post 상부의 사각렌치부를 반시계방향으로 완전히 돌려 표시창에 "Open" 표시가 정가운데 위치하는지 확인한다. |
|
| 3.Post 하단의 Crain Coupling을 Gate Valve의 사각 축 부분에 끼운다. |
|
| 4.Post 의 Base 볼트 홀과 Gate Valve의 Base 볼트 홀이 일치하도록 맞춘 후 볼트로 체결한다. 이때 밸브의 Innet & Outnet 방향과 Post의 작동 핸들 방향에 주의하여 체결한다. |
|
| 5.Tamper S/W를 결선할 경우 밸브가 완전히 열려 있는 상태에서 Lamp가 "On"상태가 되도록 결선한다. |
|
| |
 |
| |
 |
| |
 |
|
|
|
|
|
